AutoLANDSCAPE: Como configurar o AutoCAD com AutoLANDSCAPE

09/11/2020 - Augusto

OBS.: Está matéria foi publicada para o AutoLANDSCAPE 2009, embora possa ser utilizada de forma parecida no AutoLANDSCAPE 2006.

As mensagens ao tentar plantar geralmente podem ser:

  • AL4IN Unknow command

  • Bad argument type

  • AL5in unknow command



  • AutoLANDSCAPE: Configuração com o CAD
    Autor: Gustavo SA - Data: 06/09/2009

    O AutoLANDSCAPE ganha uma nova versão a cada 3 anos. O AutoCAD ganha uma nova versão anualmente.

    Sempre que um novo CAD é lançado, necessitamos de configurar nosso sistema, caso exista alguma mudança no CAD que faça isto necessário.

    Mas você cliente pode fazer esta configuração manualmente, de forma prática. Isto é possível até mesmo para quem trabalha com mais de uma versão de CAD instalado e quer continuar a trabalhar com as duas. Esta configuração é feita no próprio AutoLANDSCAPE.

    Primeiro caso

    Clica para plantar e não aparece nada na caixa de diálogo do CAD.

    Deve-se ativar uma opção no CAD chamada ACAD.lsp.

    Abra somente o AutoCAD.
    Na caixa de diálogo digite OP e aperte Enter no teclado.
    Deverá abrir uma tela de options.
    Clique na guia system.
    Na tela que abrirá MARQUE a opção load acad.lsp with evering drawnig.
    Clique em Aplly e OK

    Segundo caso

    Clica para plantar e fica aparecendo mensagem perguntando se deseja abrir o CAD, sendo que ele já está aberto.

    Feche o CAD e abra somente o AutoLANDSCAPE.

    Na tela do AutoLANDSCAPE, no canto superior direito clique no botão CONFIGURAÇÃO DO SISTEMA.

    Tela do AutoLANDSCAPE

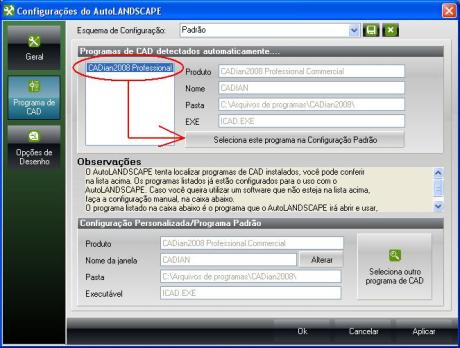

    Abrirá a tela de Configuração e clique no botão programa de CAD no lado esquerdo da tela.

    Nesta tela é muito importante ver qual o CAD selecionado, e conferir se os campos de PROGRAMA, EXECUTÁVEL, NOME... estão iguais tanto acima quanto abaixo da tela.

    Caso não seja o seu CAD o que está aparecendo, no centro da tela você tem a opção de clicar no CAD no quadrado em branco e depois clique no botão SELECIONA ESTE PROGRAMA NA CONFIGURAÇÃO PADRÃO.

    Tela de Configuração do AutoLANDSCAPE



    Terceiro caso

    Clico para plantar e aparece mensagem dizendo "AL5 Erro: Function cancelled"

    Devemos neste caso usar uma outra opção para a configuração com o CAD está na opção GERAL.

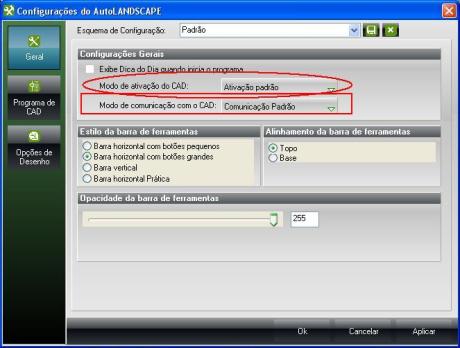

    Clicando em GERAL no lado esquerdo da tela você terá dois campos muito importantes.

    MODO DE ATIVAÇÃO DO CAD e MODO DE COMUNICAÇÃO COM O CAD

    Tela de Configuração do AutoLANDSCAPE



    Cada computador pode solicitar uma ativação diferente. Ao chegar até aqui, altere os campos clicando nas setinhas para baixo.

    Após realizar as alterações, OBRIGATORIAMENTE é necessário SALVAR as modificações.

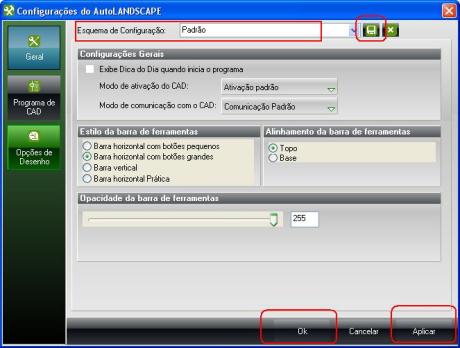

    No campo de Esquema de Configuração você pode colocar um nome para sua configuração, e depois clique em

    SALVAR < APLICAR e OK.

    Tela de Configuração do AutoLANDSCAPE



    Teste novamente e em caso de dúvidas retorne o contato.

    Boa leitura!
